 产品简介
该机为上部给料的筒形外虑式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
筒体内部装有锶铁氧体磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著地提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
该机矿浆中固相颗粒的比磁化系数不低于3000*10-6厘米/克，颗粒粒度为0.15-0.8毫米。给料浓度60%。  适用物料
主要适用于对较粗颗粒强磁性物料的脱水。  应用领域
适用于铁精矿。有色金属矿的脱水作业，也适用于洗煤厂，非金属矿，化工和环保等领域的脱水工作。  产品特点

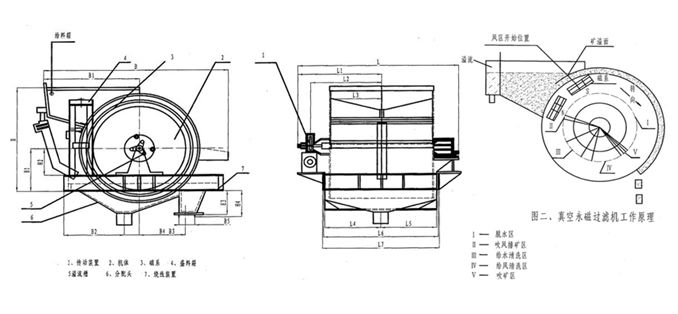

滤饼厚且透气性好，生产率高，与同规格的筒形真空过滤机相比，其效率提高三倍以上。  工作原理
 技术参数
| 型号 | GYW-3 | GYW-5
| GYW-8 | GYW-12 | GYW-20 | 过滤面积m2
| 3 | 5 | 8 | 12 | 20 | | 简体 | 直径mm | 1600 | 2000 | 2250 | | 长度mm | 700 | 900 | 1400 | 2000 | 2650 | | 转速r/min | 0.5-2.0 | | 需要真空度kpa | 60-80 | | 抽气量m3/min.m2 | 0.5-2.0 | 需要鼓风压力kpa
| 10-30 |
| | 鼓风量m3/min.m2 | 0.1-0.5 |
| | 舰体表面磁感应强度mT | 82
| 87
| | 给矿浓度% | ≥60 | | 生产能力t/h | 6-9 | 14-18 | 22-43 | 33-65 | 54-108 | | 滤饼水分% | 8-11 | 8-10
| | 外形尺寸mm | 1895*2506*20874 | 2110*2755*2500 | 2610*2905*2500 | 3210*2905*2500 |
| | 重量t | 3.27 | 3.94 | 4.76 | 5.42 | 6.5 | | 电机 | 型号 | Y100L-6 | Y112M-6 | Y132M1-6 | | 功率kw | 1.5
| 2.2 | 4 | | 转速r/min | 940
| 960 |

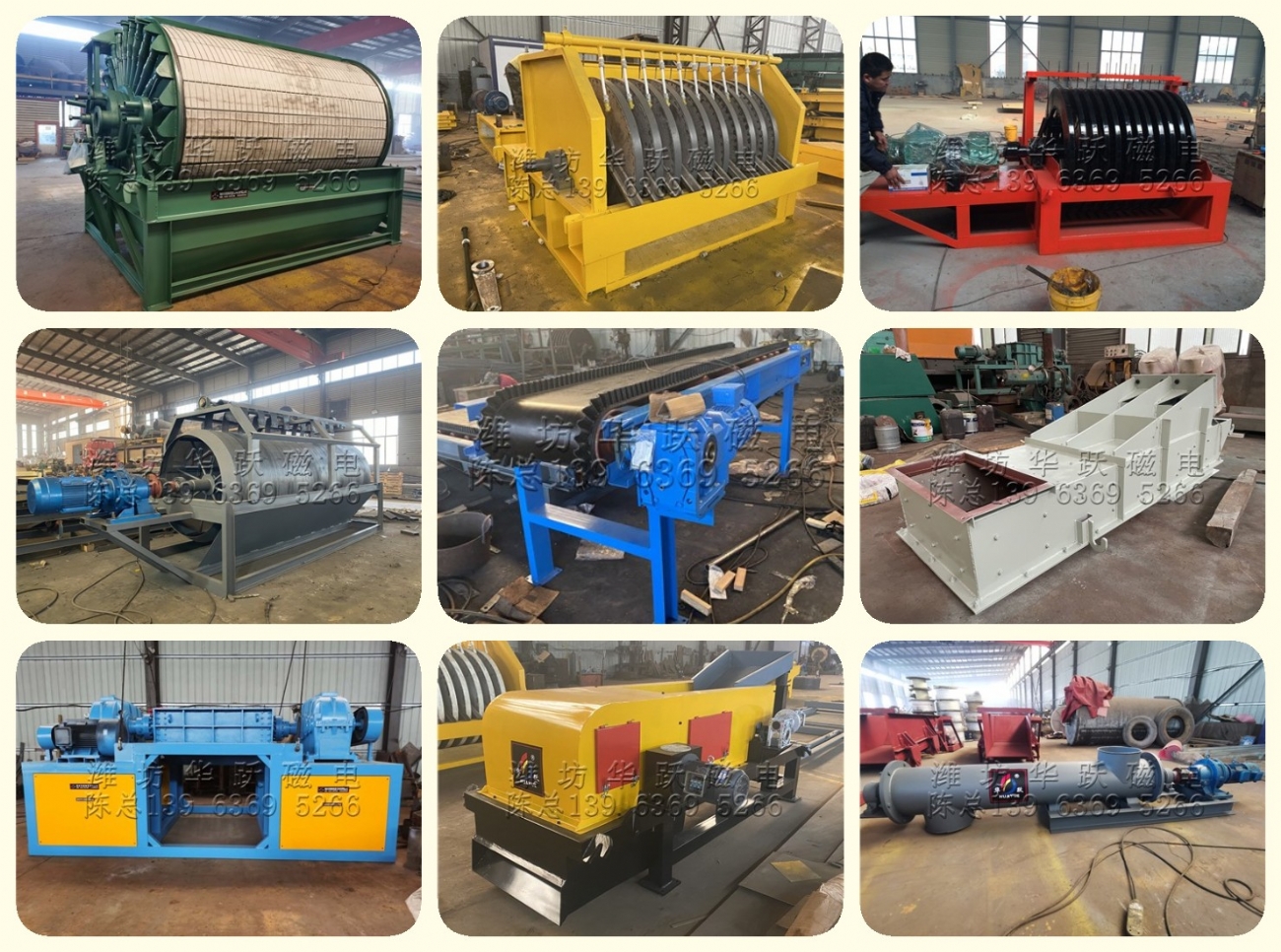

 生产现场
|
